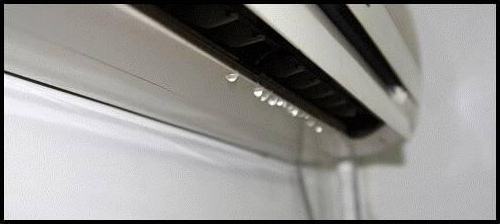

建筑物空调系统在运行中经常结露,导致出现风管及吊架结露、风口滴水、天花滴水、墙面渗水发霉、墙面涂料脱落等现象,虽然不会造成太大的事故,但已经影响到了观感和使用功能,给用户使用和大楼物业管理带来许多不便,并造成了一定的经济损失,因此室内结露问题逐渐引起有关专业人士的注意。


结露的理论分析

湿空气的露点温度是判断是否结露的重要依据。如果温度下降到低于露点温度时,就会有凝结水产生。因此如果送风温度低于室内露点温度t1,则易结露。风口结露也就是因为风口表面温度低于室内空气的露点温度所造成的。

露点温度的计算公式如下:


式中:c1、c2、c3、c4、c5、c6—常系数;

      T—空气的干球温度;

      Pq,b—饱和空气中水蒸气的分压力;

      Pq—水蒸气的分压力;

      Ф---空气的相对湿度。

由露点公式可知,在同一温度时,相对湿度越高,水蒸气分压力越大,则露点温度也越高,越易结露。同理,相对湿度相同时,温度越高,露点温度也越高。


结露的原因分析

空气结露的根本原因就是当室内空气降到低于露点温度时就会结露。然而在实际空调工程中,引起结露现象发生的原因却有很多,主要存在以下几点。

(1)空调区域范围内由于新排风系统设置不合理,产生过大的负压,使无组织的室外空气进入室内,从而提升了空气湿度及凝结露点,风口表面的温度低于刚渗入室内无组织空气露点温度,从而导致风口结露。

(2)在夏季,气流通过风口向下扩散,同时屋面内、外空气通过屋面进行热量传递,如果屋面保温层效果不好,极易造成风管上部区域温度较高,及造成热、湿空气积聚在风管上部,从而使风管壁温低于该区域空气的露点温度,而形成结露。

(3)在实际工程中空调本身采用大温差送风,应用低温送风技术减少送风量,从而减小风机功率、风管尺寸和工程造价,但由于送风口输送的冷风温度太低,空气中的水蒸气在送风口附近因低温凝结,形成滴水。

(4)由于气流组织不好,空调风口区域范围内的空气相对湿度较大,露点温度升高,易结露。

(5)空调保温材料性能和厚度不符合要求,保温层的保温效果就会下降甚至失效,结露问题不可避免地就产生了。所以在空调工程中保温是非常关键的环节,保温效果的好坏会直接影响空调冷量的损耗和室内空调效果,增加空调的运行费用,更严重的是保温层导热系数超标、厚度不足或保温层脱落都会引起结露现象。


结露的预防方法

(1)夜间空调系统停止运行,室内温度和湿度都相应较高,当空调系统在白天刚开始启动时,送风温度应慢慢降低,逐步逼近送风系统的设计送风温度,从而避免在空调系统启动的初始阶段,由于送风温度过低且房间相对湿度较高而在风口表面出现结露。

(2)增大送风量,以提高送风温度,减小送风温差,防止结露。

送风温度应符合设计要求,以防止因低温送风而造成结露现象的发生。一般通过调节冷冻水流量、提高送风温度或增加送风速度来解决。

(3)如果为了减少投资费用而采用较低的送风温度,则可选用专门用于低温送风的诱导风口,或者采用较小传热系数的木制风口代替铝合金风口,或者在风口内边框贴保温材料以减少冷空气的冷量向风口传递从而提高风口表面温度,防止结露。

(4)进行除湿,降低室内相对湿度。

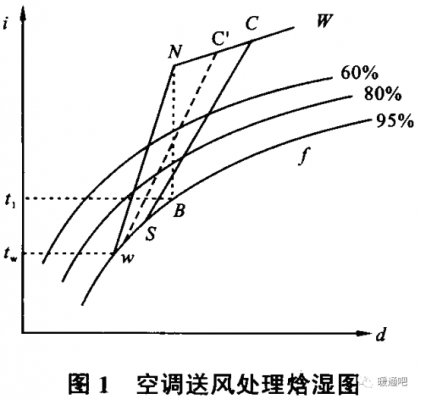

当室内湿度太大时,为了除湿,送风温度降得很低,送风处理焓湿图见图1,W点是冷冻水的温度点,B点是室内空气状态对应的露点温度。受限于冷冻水的温度,送风温度范围只能在BW之间变动。


如果室内湿负荷太大,即使送风温度降低到最低温度W点,室内湿负荷仍然除不掉,造成室内湿度大,且送风温度低,易结露。所以要额外增加除湿机除湿,降低湿度,或者是增加再热器提高送风温度。

在不影响室内卫生要求的条件下,改变新回风比例。如图1所示,减小新回风比,C点变为C’点,增大除湿量,是送风状态点达到了除湿要求。

(5)在负压系统中,空调系统运行时,门窗应关闭,防止热湿空气进入而造成风口等处的结露。也可采取减少排风量,加大送风量,来保证室内一定的正压值,防止因热湿空气的渗透而结露。

(6)保温材料的正确选择和合理计算。
